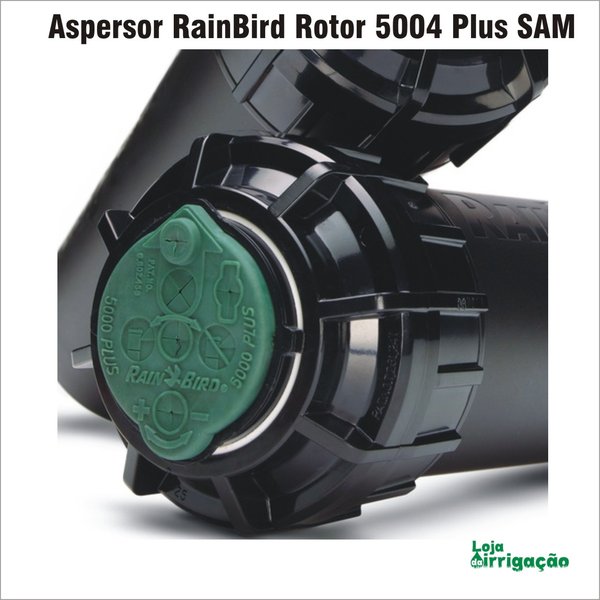

Aspersor Rotor Rain Bird 5004 Plus SAM

O Rain Bird 5004 Plus SAM é um aspersor rotor escamoteável indicado para irrigação de gramados, jardins, condomínios, áreas comerciais, parques e outros espaços verdes de médio porte. O modelo combina a uniformidade dos bocais Rain Curtain™, a praticidade da função Plus e a válvula de retenção SAM – Seal-A-Matic™, que ajuda a evitar a drenagem da tubulação pelos aspersores instalados nos pontos mais baixos do terreno.

Com elevação de aproximadamente 10 cm e entrada inferior de ¾”, o 5004 Plus SAM permite ajustar o setor de irrigação pela parte superior e interromper individualmente a saída de água no próprio aspersor para facilitar regulagens e manutenções. A linha 5000 Plus trabalha com raio aproximado de 7,6 a 15,2 metros, conforme o bocal utilizado, a pressão disponível e as condições da instalação.

Principais características

Rotor escamoteável para irrigação de áreas verdes;
Altura de elevação de aproximadamente 10 cm;
Entrada roscada inferior de ¾”;
Ajuste de setor pela parte superior;
Função Plus para fechamento individual do fluxo;
Válvula de retenção SAM incorporada;
Bocais com tecnologia Rain Curtain™;
Parafuso para ajuste e redução do raio;
Mecanismo interno acionado por engrenagens;
Filtro removível para facilitar a limpeza;
Selo de vedação que auxilia na proteção contra sujeira;
Mola de retração resistente.

Válvula de retenção SAM

A válvula SAM – Seal-A-Matic™ mantém a água dentro da tubulação quando o setor é desligado, reduzindo a drenagem pelos rotores instalados nas partes mais baixas da área.

Esse recurso ajuda a evitar:

Formação de poças ao redor do aspersor;
Encharcamento localizado;
Erosão e escorrimento superficial;
Desperdício de água após o término da irrigação;
Entrada de ar e impactos hidráulicos na próxima partida.

A válvula SAM da série 5000 Plus é indicada especialmente para áreas com desníveis, taludes ou diferenças de elevação entre os aspersores.

Função Plus – fechamento individual do fluxo

A função Plus, também chamada de Flow Shut-Off, permite interromper a água diretamente no aspersor enquanto os demais rotores do setor continuam funcionando.

Esse sistema facilita:

Troca de bocais;
Limpeza do filtro;
Ajuste de arco e alcance;
Verificação de vazamentos;
Manutenção sem desligar todo o setor;
Isolamento temporário de um único aspersor.

Tecnologia Rain Curtain™

Os bocais Rain Curtain™ foram desenvolvidos para proporcionar uma distribuição mais uniforme ao longo de toda a trajetória do jato.

Entre os principais benefícios estão:

Gotas maiores, com maior resistência ao vento;
Menor formação de névoa;
Melhor irrigação próxima ao aspersor;
Distribuição mais uniforme entre os rotores;
Redução de áreas secas ou excessivamente molhadas;
Melhor aproveitamento da água aplicada.

Bocais disponíveis

O 5004 Plus SAM é compatível com diferentes bocais Rain Curtain™, permitindo adequar a vazão e o alcance às necessidades do projeto.

Bocais padrão:

1.5;
2.0;
2.5;
3.0;
4.0;
5.0;
6.0;
8.0.
Bocais de ângulo baixo:

1.0;
1.5;
2.0;
3.0.

Os bocais de ângulo baixo são indicados para locais com vento, obstáculos ou necessidade de uma trajetória mais baixa do jato.

Especificações técnicas

Marca: Rain Bird
Série: 5000 Plus
Modelo: 5004 Plus SAM
Tipo: aspersor rotor escamoteável
Altura de elevação: aproximadamente 10 cm
Altura total do corpo: aproximadamente 18,5 cm
Entrada: rosca fêmea de ¾”
Faixa de pressão: aproximadamente 1,7 a 4,5 bar
Faixa de alcance: aproximadamente 7,6 a 15,2 m
Ajuste do setor: círculo parcial, conforme configuração do modelo
Função de fechamento individual: sim
Válvula de retenção: SAM incorporada
Tecnologia dos bocais: Rain Curtain™
Filtro removível: sim

Aplicações

Indicado para irrigação de:

Gramados residenciais;
Jardins de médio e grande porte;
Condomínios;
Áreas comerciais;
Parques e praças;
Áreas institucionais;
Taludes e terrenos com desníveis;
Campos e áreas esportivas de menor porte;
Projetos de paisagismo públicos e privados.
Vantagens do 5004 Plus SAM
O 5004 Plus SAM reúne três recursos importantes em um único aspersor: distribuição uniforme da água, fechamento individual do fluxo e retenção da água na tubulação.

Isso proporciona:

Menor desperdício após o desligamento do setor;
Redução de poças nos pontos mais baixos;
Manutenção mais rápida;
Maior facilidade para troca de bocais;
Melhor uniformidade da irrigação;
Maior proteção do paisagismo em áreas com desníveis.
