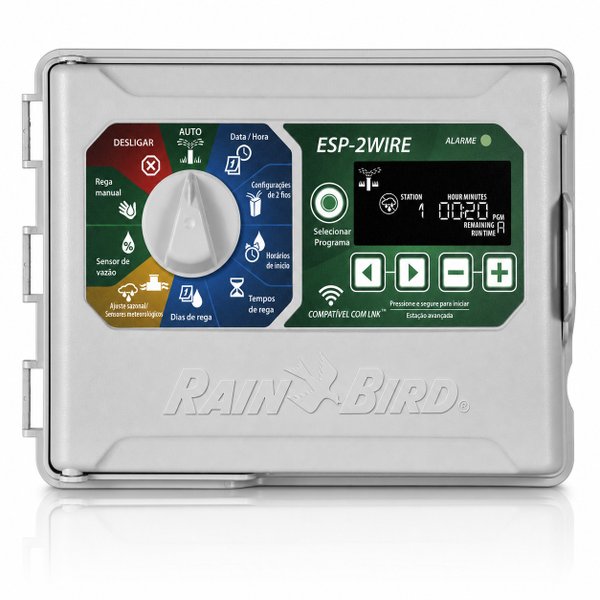

Controlador de Irrigação Rain Bird ESP-2WIRE – Sistema de 2 Fios para até 50 Setores

O Rain Bird ESP-2WIRE é um controlador profissional desenvolvido para automatizar sistemas de irrigação residenciais, condomínios, áreas comerciais e projetos de paisagismo de médio porte. Sua tecnologia de 2 fios permite controlar até 50 estações ou setores, incluindo válvula mestra ou relé de partida de bomba, sem necessidade de módulos de expansão.

Em um sistema convencional, cada válvula exige um fio de comando individual até o controlador. No ESP-2WIRE, um único caminho formado por apenas dois fios percorre toda a instalação. Em cada válvula é instalado um decodificador Rain Bird 2W-1, que recebe o sinal do controlador e aciona o respectivo solenoide.

Essa arquitetura reduz a quantidade de cabos, simplifica ampliações futuras e facilita a instalação em áreas extensas ou com grande número de setores.

Sistema de 2 fios simples e acessível

O ESP-2WIRE foi desenvolvido para oferecer os benefícios de um sistema de decodificadores sem a complexidade normalmente associada a controladores comerciais maiores.

O controlador detecta automaticamente os decodificadores conectados ao caminho de 2 fios e atribui seus endereços aos números das estações. Quando os decodificadores são instalados em ordem numérica, todo o processo de identificação pode ser concluído em poucos minutos diretamente pelo painel do controlador.

Também é possível adicionar, substituir, excluir ou reorganizar decodificadores posteriormente sem precisar refazer toda a programação do sistema.

Principais benefícios

Controle de até 50 estações, sem módulos de expansão.
Utilização de apenas dois fios para comunicação e acionamento das válvulas.
Detecção automática dos endereços dos decodificadores.
Compatível com decodificadores Rain Bird 2W-1.
Até dois caminhos físicos de 2 fios conectados ao controlador, administrados como um único sistema.
Programação familiar e intuitiva, semelhante à linha Rain Bird ESP-ME3.
Compatibilidade com módulo Wi-Fi LNK2, sensor de chuva e sensor de fluxo.
Diagnóstico de curto-circuito, sobrecarga e falhas no caminho de 2 fios.
Gabinete resistente às intempéries para instalação interna ou externa.
Possibilidade de expansão gradual, adicionando novos decodificadores conforme o projeto cresce.
Capacidade para até 50 setores
O ESP-2WIRE controla até 50 setores de irrigação, incluindo a válvula mestra ou o relé de partida da bomba quando utilizados.

Diferentemente dos controladores modulares, não é necessário comprar módulos adicionais para aumentar a quantidade de setores. Basta instalar novos decodificadores 2W-1 no caminho de 2 fios e realizar novamente a identificação automática.

Essa característica torna o controlador adequado tanto para projetos novos quanto para sistemas que poderão ser ampliados futuramente.

Como funciona o decodificador 2W-1

Cada válvula do sistema utiliza um decodificador de estação única Rain Bird 2W-1, vendido separadamente.

Os dois fios azuis do decodificador são conectados ao caminho principal de 2 fios. Os dois fios pretos são ligados ao solenoide de 24 VCA da válvula.

Cada decodificador possui um endereço individual, que permite ao controlador identificar e acionar somente a válvula correspondente. O decodificador também possui LED de diagnóstico nas cores vermelho, verde e azul, facilitando a identificação de funcionamento, comunicação e possíveis falhas.

Os decodificadores e suas conexões devem permanecer protegidos dentro de caixas de válvulas, com emendas adequadas e resistentes à umidade.

Detecção automática de decodificadores

Um dos principais diferenciais do ESP-2WIRE é a função de identificação automática.

Ao acessar a configuração de 2 fios, o controlador:

• Procura todos os decodificadores conectados ao sistema.
• Identifica seus endereços.
• Organiza os endereços em ordem numérica.
• Atribui automaticamente cada endereço a uma estação.
• Permite conferir ou alterar as associações pelo painel ou aplicativo.
• Quando existe válvula mestra, o menor endereço encontrado pode ser atribuído a ela. Na ausência de válvula mestra, o menor endereço é atribuído à estação 1.

Novos decodificadores podem ser adicionados sem alterar os endereços das estações já configuradas.

Programação completa e flexível

O controlador oferece 4 programas independentes — A, B, C e D —, permitindo separar áreas com necessidades diferentes de irrigação.

Cada programa conta com até 6 horários de início, totalizando até 24 horários disponíveis no controlador.

Entre as opções de programação estão:

• dias específicos da semana;
• dias pares;
• dias ímpares;
• irrigação cíclica, com intervalos de 1 a 30 dias;
• dias permanentemente sem irrigação;
• tempo individual para cada estação;
• ajuste sazonal global ou por programa;
• atraso entre o fechamento de uma válvula e a abertura da próxima.

O tempo de funcionamento de cada estação pode ser configurado entre 1 minuto e 6 horas.

Ajuste sazonal

O ajuste sazonal permite aumentar ou reduzir todos os tempos de irrigação sem alterar individualmente a programação de cada estação.

O ESP-2WIRE permite ajustes de 5% a 200%, aplicados:

- a todos os programas simultaneamente; ou
- somente ao programa selecionado.

Esse recurso facilita a adaptação da irrigação às diferentes épocas do ano. Em períodos mais frios ou chuvosos, os tempos podem ser reduzidos. Em épocas mais quentes e secas, podem ser aumentados conforme a necessidade do paisagismo.

Irrigação manual

O ESP-2WIRE permite iniciar manualmente:

- uma estação específica;
- várias estações em sequência;
- todas as estações programadas;
- um programa completo;
- vários programas colocados em fila.

Durante a operação manual ou automática, o visor informa a estação ativa e o tempo restante. Também é possível avançar diretamente para a próxima estação.

Válvula mestra e partida de bomba

O controlador é compatível com:

- válvula mestra;
- relé de partida de bomba;
- acionamento configurável por estação.

A válvula mestra ou o relé de partida da bomba também são comandados pelo caminho de 2 fios, utilizando um decodificador 2W-1.

O sistema permite definir individualmente quais estações devem ou não acionar a válvula mestra ou a bomba.

Ele pode operar até dois solenoides de 24 VCA simultaneamente, ou um relé de partida de bomba juntamente com um solenoide de 24 VCA.

Compatível com sensor de chuva

O ESP-2WIRE possui entrada dedicada para sensor meteorológico, sendo compatível com sensores Rain Bird com fio ou sem fio, como:

- Rain Bird RSD;
- Rain Bird WR2.

O sensor pode interromper automaticamente a irrigação quando ocorre chuva. O controlador permite configurar o funcionamento do sensor de maneira global ou individual por estação.

Isso possibilita, por exemplo, manter o sensor ativo nos gramados e ignorá-lo em um setor coberto ou protegido da chuva.

Compatível com sensor de fluxo

O controlador possui entrada dedicada para sensores de fluxo e é compatível com o Rain Bird FG100, entre outros sensores configuráveis.

Com o monitoramento de fluxo, o sistema pode identificar condições como:

- vazão acima do normal;
- rompimento de tubulação;
- vazamentos;
- válvula que não fechou corretamente;
- vazão abaixo do esperado;
- entupimentos ou registros parcialmente fechados.

A função Flow Watch permite gerar alertas e, conforme a configuração, impedir a irrigação programada de setores que apresentem anormalidades.

O sensor de fluxo pode ser ativado ou ignorado individualmente por estação.

Controle pelo aplicativo Rain Bird

Com a instalação do módulo Rain Bird LNK2 Wi-Fi, vendido separadamente, o ESP-2WIRE pode ser controlado pelo aplicativo Rain Bird em dispositivos Android e iOS.

Pelo aplicativo é possível:

- acessar o controlador remotamente;
- alterar dias e horários de irrigação;
- ajustar tempos por setor;
- iniciar ou interromper a irrigação;
- acompanhar alertas;
- verificar o status dos decodificadores;
- localizar possíveis falhas;
- programar e reorganizar endereços;
- acompanhar informações do sensor de fluxo;
- utilizar acesso local pelo ponto de acesso do LNK2 quando não houver internet disponível.

Quando conectado à internet, o sistema pode ser administrado de qualquer local.

Diagnóstico avançado

O ESP-2WIRE possui recursos de diagnóstico para facilitar a instalação e a manutenção do sistema.

Entre eles estão:

- LED de status no painel posterior;
- LED individual em cada decodificador 2W-1;
- detecção de curto-circuito;
- detecção de sobrecarga elétrica;
- dentificação de falhas no caminho de 2 fios;
- aviso visual de alarme no painel;
- identificação de problemas de programação;
- alertas relacionados ao fluxo.

Quando uma estação apresenta curto-circuito ou sobrecarga, o controlador pode ignorar a estação problemática e continuar executando as demais, evitando que uma única falha interrompa toda a irrigação.

Salvar e recuperar a programação

A função Contractor Default™ permite ao instalador salvar uma cópia da programação correta do sistema.

Caso horários, tempos ou dias sejam alterados de forma indevida, a programação salva pode ser restaurada diretamente pelo controlador.

O equipamento também permite:

- restaurar a programação salva;
- apagar toda a programação;
- retornar às configurações de fábrica;
- reiniciar o controlador sem apagar os programas.

A memória não volátil preserva permanentemente a programação mesmo em caso de falta de energia. Não é necessária bateria externa para manter os programas armazenados.

Painel frontal removível

O painel frontal pode ser retirado e programado separadamente utilizando uma bateria de 9 volts.

Esse recurso permite preparar os programas em outro local antes da instalação definitiva. A bateria é utilizada somente para programação remota do painel; o controlador não depende dela para preservar seus programas.

A identificação automática dos decodificadores deve ser realizada com o painel instalado no controlador e conectado ao caminho de 2 fios.

Economia de água

Quando utilizado com o módulo Wi-Fi LNK2 e o sensor de chuva WR2, o ESP-2WIRE pode ser configurado como um controlador inteligente certificado pelo programa EPA WaterSense.

Segundo a documentação técnica, essa combinação pode proporcionar economia de água de até aproximadamente 30%, dependendo da programação, instalação e condições do projeto.

Aplicações indicadas

O Rain Bird ESP-2WIRE é indicado para:

- residências com grande número de setores;
- condomínios;
- edifícios residenciais;
- áreas verdes comerciais;
- hotéis e pousadas;
- escolas e universidades;
- jardins corporativos;
- áreas públicas;
- praças;
- projetos de paisagismo;
- modernização de instalações existentes;
- locais onde a redução da quantidade de cabos facilita a execução da obra.

Especificações técnicas

• Capacidade: Até 50 estações, incluindo válvula mestra
• Tecnologia: Sistema de decodificadores em caminho de 2 fios
• Decodificador compatível: Rain Bird 2W-1
• Caminhos de 2 fios: Até 2 conexões físicas, administradas como um único caminho
• Programas: 4 programas independentes
• Horários de início: 6 por programa, totalizando até 24
• Tempo por estação: De 1 minuto a 6 horas
• Ajuste sazonal: De 5% a 200%
• Programação cíclica: Intervalos de 1 a 30 dias
• Adiamento por chuva: Até 14 dias
• Atraso entre estações: De 1 segundo a 9 horas
• Sensor de chuva: Compatível; global ou por estação
• Sensor de fluxo: Compatível; global ou por estação
• Wi-Fi: Compatível com módulo LNK2, vendido separadamente
• Válvula mestra: Compatível através do decodificador 2W-1
• Partida de bomba: Compatível com relé apropriado
• Saída: 1,0 A a 25,5 VCA
• Alimentação internacional: 230 VCA ±10%, 50/60 Hz
• Temperatura máxima de operação: 65 °C
• Proteção do gabinete: IPX4
• Largura: 27,2 cm
• Altura: 19,5 cm
• Profundidade: 11,2 cm
• Instalação: Interna ou externa
• Memória: Não volátil
• Certificações do modelo internacional: CE, UKCA, RCM, IRAM, CMIM, NRCS e ECAS

Cabos e instalação

O controlador aceita cabos elétricos padrão com seção aproximada entre:

0,75 mm² e 6,0 mm²;
equivalentes a 18 AWG até 10 AWG.

As conexões enterradas devem utilizar conectores apropriados e resistentes à umidade. Os decodificadores devem permanecer dentro de caixas de válvulas, sem fios ou emendas expostos.

A instalação elétrica e hidráulica deve ser realizada por profissional qualificado, respeitando as normas locais, o correto aterramento do controlador e as orientações do fabricante.

Acessórios compatíveis, vendidos separadamente:

- Decodificador Rain Bird 2W-1
- Módulo Wi-Fi Rain Bird LNK2
- Sensor de fluxo Rain Bird FG100
- Sensor de chuva com fio Rain Bird RSD
- Sensor de chuva sem fio Rain Bird WR2 (não disponível o Brasil)
- Dispositivo de proteção IVM-SD, quando aplicável
- Relé universal de partida de bomba Rain Bird
- Solenoides e válvulas de irrigação 24 VCA

Observações importantes

O ESP-2WIRE é um controlador exclusivo para arquitetura de 2 fios. Cada válvula precisa de um decodificador 2W-1; as válvulas não são conectadas diretamente a terminais individuais de estação como ocorre em controladores convencionais.

Os decodificadores, o módulo LNK2, os sensores e o relé de partida de bomba são acessórios vendidos separadamente, salvo quando a composição do anúncio informar expressamente a inclusão de algum deles.

Antes da compra, confirme a tensão elétrica do modelo fornecido.
