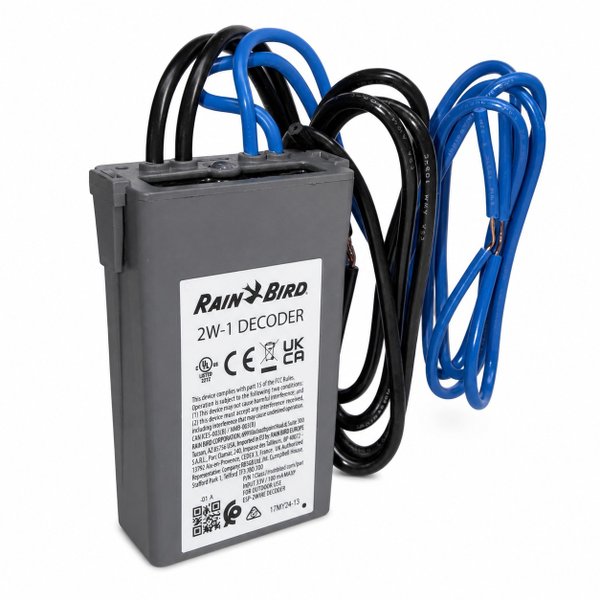

Decodificador Rain Bird 2W-1 para Controlador ESP-2WIRE

O Rain Bird 2W-1 é um decodificador de campo de uma estação, desenvolvido especificamente para o sistema de irrigação ESP-2WIRE. Sua função é conectar e acionar individualmente uma válvula solenoide por meio do caminho principal de dois fios, reduzindo significativamente a quantidade de cabos necessária em comparação com sistemas convencionais.

Cada decodificador controla uma única zona de irrigação. Dessa forma, o sistema pode ser ampliado de maneira organizada conforme a necessidade do projeto, respeitando a capacidade máxima de 50 estações do controlador ESP-2WIRE.

Utiliza comunicação digital entre o controlador e a válvula instalada em campo. A alimentação e os comandos são enviados pelo mesmo par de fios, simplificando a instalação, reduzindo emendas e facilitando futuras ampliações ou alterações no sistema.

Seu corpo compacto e totalmente selado protege os componentes eletrônicos contra umidade, contato com o solo e condições típicas de instalações subterrâneas. O decodificador pode ser instalado dentro de caixas de válvulas, próximo à válvula que será controlada.

Principais características

Decodificador de campo para uma estação.
Código Rain Bird: F55510.
Modelo: 2W-1 Decoder.
Desenvolvido para o controlador Rain Bird ESP-2WIRE.
Aciona uma válvula solenoide individual.
Comunicação e alimentação pelo mesmo caminho de dois fios.
Compatível com a função Decoder Auto-Address.
LED de diagnóstico para facilitar testes e manutenção.
Construção selada e resistente à umidade.
Instalação subterrânea em caixas de válvulas.
Fios identificados por cores para facilitar a conexão.
Design compacto, adequado para espaços reduzidos.
Comunicação digital estável entre o controlador e a válvula.
Não exige módulos de expansão para sistemas de até 50 estações.
Tecnologia Decoder Auto-Address
O decodificador 2W-1 é compatível com a função Decoder Auto-Address do controlador ESP-2WIRE.

Durante a configuração, o controlador verifica os caminhos de dois fios, identifica automaticamente os decodificadores conectados e permite associá-los às estações do sistema. Esse processo reduz o tempo de instalação e evita a necessidade de digitação manual de longos endereços individuais.

Depois que os decodificadores são identificados, a programação do controlador é semelhante à utilizada no ESP-ME3, tornando a operação mais familiar para instaladores que já trabalham com controladores Rain Bird.

Diagnóstico integrado

O 2W-1 possui LED de diagnóstico integrado, utilizado para verificar o funcionamento do decodificador e auxiliar na identificação de possíveis problemas de comunicação ou conexão.

O controlador ESP-2WIRE também possui LEDs de diagnóstico internos, proporcionando uma análise mais rápida do caminho de dois fios, dos decodificadores e das válvulas conectadas.

Esse sistema facilita a localização de falhas e reduz o tempo necessário para manutenção.

Instalação simplificada

O decodificador é conectado diretamente ao caminho principal de dois fios e à válvula solenoide correspondente.

O sistema ESP-2WIRE foi desenvolvido para funcionar com cabos e conectores normalmente utilizados em instalações de irrigação, sem exigir cabeamento proprietário ou conectores exclusivos.

Os fios identificados por cores reduzem o risco de erro durante a instalação e facilitam futuras intervenções.

Benefícios do sistema de dois fios

Em um sistema convencional, normalmente é necessário utilizar um fio individual para cada estação, além do fio comum. Em sistemas de maior porte, isso pode resultar em grande quantidade de cabos, emendas e infraestrutura.

Com o ESP-2WIRE, os decodificadores são conectados ao mesmo par de fios, proporcionando:

redução da quantidade de cabos;
menor custo de instalação;
menor quantidade de emendas;
facilidade para ampliar o sistema;
organização superior da instalação;
manutenção mais simples;
redução do tempo de montagem;
identificação automática dos decodificadores;
maior flexibilidade para alterações futuras.

Aplicações recomendadas

O decodificador Rain Bird 2W-1 pode ser utilizado em sistemas de irrigação de pequeno e médio porte, incluindo:

residências;
condomínios;
jardins comerciais;
hotéis e pousadas;
escolas e universidades;
clubes;
áreas corporativas;
áreas verdes públicas;
pequenos campos esportivos;
projetos paisagísticos com várias válvulas;
sistemas novos ou ampliações de instalações ESP-2WIRE.

Compatibilidade

Controlador: Rain Bird ESP-2WIRE.
Capacidade do sistema: até 50 estações.
Saída do decodificador: uma válvula ou uma zona.
Caminhos de dois fios: até dois caminhos por controlador ESP-2WIRE.
Cabeamento: cabo de irrigação de dois condutores corretamente dimensionado.
Instalação: dentro de caixa de válvulas ou local protegido e apropriado.
Wi-Fi: disponível no controlador com o módulo LNK2, vendido separadamente.

Especificações

Marca: Rain Bird.
Modelo: 2W-1.
Código: F55510.
Tipo: decodificador de campo.
Número de zonas: uma.
Sistema compatível: ESP-2WIRE.
Comunicação: digital pelo caminho de dois fios.
Instalação: subterrânea, preferencialmente em caixa de válvulas.
Construção: corpo selado e resistente à umidade.
Diagnóstico: LED integrado.
Configuração: reconhecimento automático por Decoder Auto-Address.
Capacidade do controlador: até 50 estações.

Orientações importantes

O Rain Bird 2W-1 F55510 foi desenvolvido para o sistema ESP-2WIRE e não deve ser confundido com decodificadores utilizados em outras plataformas de dois fios da Rain Bird.

As conexões devem ser feitas com conectores adequados para enterramento e ambientes úmidos. Emendas mal executadas podem causar falhas de comunicação, perda de tensão e funcionamento irregular das válvulas.

O decodificador deve ser instalado em local acessível para inspeção e manutenção. Recomenda-se sua montagem dentro de uma caixa de válvulas, evitando deixá-lo diretamente exposto ou enterrado sem proteção de acesso.

Conteúdo da embalagem

1 decodificador Rain Bird 2W-1

O Rain Bird 2W-1 é um decodificador de uma estação para o controlador ESP-2WIRE. Permite acionar uma válvula solenoide pelo caminho de dois fios, possui reconhecimento automático Decoder Auto-Address, LED de diagnóstico e corpo selado para instalação em campo. Indicado para sistemas de irrigação com até 50 estações.
