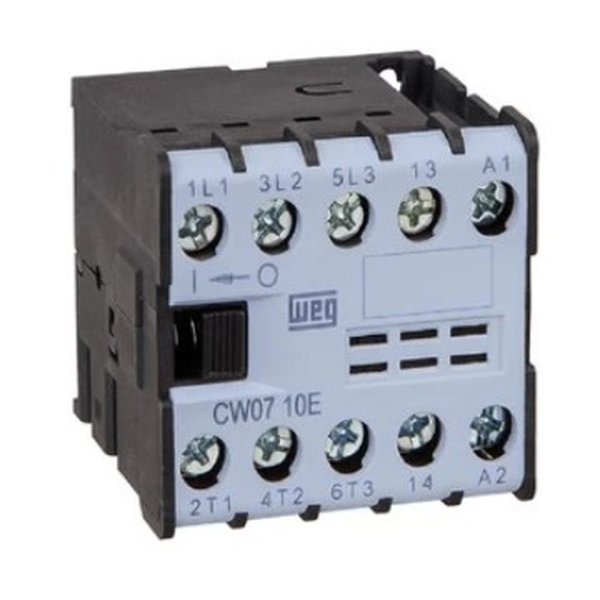

Minicontatora WEG CW07-10-30V05 7A – Bobina 24 VCA 60 Hz – 1 NA
A Minicontatora WEG CW07-10-30V05 é indicada para o comando e a manobra de motores, bombas e outros circuitos elétricos. Possui construção compacta, três contatos principais normalmente abertos e um contato auxiliar normalmente aberto integrado.
Sua bobina de comando opera em 24 VCA e 60 Hz. No momento do acionamento, apresenta consumo de 19,3 VA, equivalente a aproximadamente 0,80 A em 24 VCA, permitindo um acionamento com menor pico de corrente quando comparada a modelos que exigem maior potência para atracar.
Com corrente nominal de 7 A na categoria AC-3, pode comandar motores trifásicos de até 1,5 kW em 220/240 V ou 3 kW em 380/400 V, respeitando as condições estabelecidas pelo fabricante.
Principais características
Modelo: CW07-10-30V05
Marca: WEG
Código do produto: 12896398
Linha: CW0
Tensão da bobina: 24 VCA
Frequência da bobina: 60 Hz
Corrente nominal AC-3: 7 A
Corrente nominal AC-1: 16 A
Contatos principais: 3 normalmente abertos – 3 NA
Contato auxiliar integrado: 1 normalmente aberto – 1 NA
Tipo de terminal: parafuso
Grau de proteção: IP20
Instalação: fixação por parafusos
Potência para motores trifásicos
Em 220/240 V: até 1,5 kW ou 2 cv
Em 380/400 V: até 3 kW ou 4 cv
Os valores são orientativos para motores de indução trifásicos de quatro polos, operando em 50/60 Hz, conforme a folha de dados da WEG.
Aplicações
A Minicontatora WEG CW07 pode ser utilizada em:
Quadros de comando elétrico;
Sistemas de bombeamento;
Automação de irrigação;
Comando de motores trifásicos;
Ventiladores e exaustores;
Sistemas de climatização;
Máquinas e equipamentos industriais;
Circuitos de automação e controle;
Acionamento remoto de cargas elétricas.
Em sistemas de irrigação ou automação, a saída responsável pelo comando deve ser compatível com a bobina de 24 VCA e suportar seu consumo de fechamento. Quando necessário, deve ser utilizado um relé de interface adequado.
Consumo da bobina
Consumo no momento de atracar: 19,3 VA
Corrente aproximada de atracamento em 24 VCA: 0,80 A
Consumo com o circuito magnético fechado: 3,3 a 5,5 VA
Corrente aproximada após o acionamento: 0,14 a 0,23 A
Potência térmica dissipada: 2,3 W
Tempo de fechamento dos contatos: 9 a 30 ms
Tempo de abertura dos contatos: 5 a 25 ms
O pico de consumo ocorre somente durante o fechamento da minicontatora. Depois de atracada, a corrente necessária para mantê-la acionada é reduzida.
Capacidades elétricas
Corrente AC-3 até 440 V: 7 A
Corrente AC-1: 16 A
Carga resistiva trifásica em 220/240 V: até 6 kW
Carga resistiva trifásica em 380/400 V: até 10 kW
Tensão nominal de emprego IEC: 400 V
Tensão nominal de emprego UL: 600 V
Tensão nominal de isolação IEC: 400 V
Tensão nominal de isolação UL: 600 V
Durabilidade
Vida mecânica da bobina CA: até 4 milhões de operações
Vida elétrica em AC-3: até 700 mil operações
A durabilidade efetiva depende das condições de instalação, carga comandada, frequência de manobras e temperatura de operação.
Condições de utilização
Temperatura de operação: -25 °C a +55 °C
Temperatura de armazenamento: -55 °C a +80 °C
Altitude máxima sem redução dos valores nominais: 3.000 metros
Proteção dos terminais principais: IP20
Proteção da bobina e dos contatos auxiliares: IP20
Dimensões e peso
Altura: 42 mm
Largura: 45 mm
Profundidade: 44 mm
Peso aproximado: 130 g
Observação importante
A minicontatora realiza a manobra da carga, mas não substitui disjuntores, fusíveis, relés térmicos ou outros dispositivos de proteção. A especificação e a instalação devem ser realizadas por profissional qualificado, considerando a corrente, a potência e as características do equipamento comandado.
