Série DV

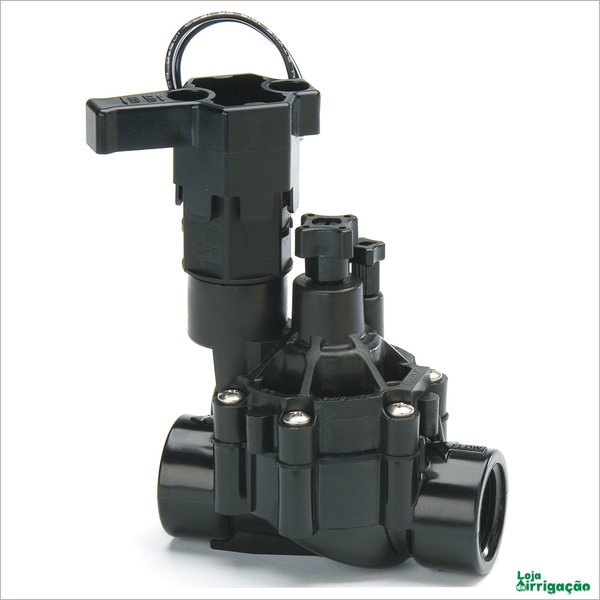

Modelo: 100-DV: 1”

Aplicações

As válvulas DV são destinadas às instalações de irrigação residenciais e públicas de menor dimensão.

▪ Vazão: 0,05 a 9,085 m³/h; 0,01 a 2,52 l/s.

▪ Para vazões abaixo de 0,68 m³/h ou 0,19 l/s, ou qualquer aplicação de Xerigation, use um filtro de 200 microns.

Características

▪ Filtro duplo: diafragma e solenóide, para máxima confiabilidade e resistência à abrasão.

▪ Diafragma de pressão equilibrada com filtro de água de 200 microns, autolimpante e com mola cativa.

▪ Solenóide encapsulado de baixo consumo e eficiência energética, com êmbolo capturado e filtro de solenóide de 200 microns.

▪ Mecanismo de controle de fluxo assistido por pressão, exclusivo e fácil de girar.

▪ Purga externa para limpar manualmente o sistema de sujeira e detritos durante a instalação e inicialização do sistema.

▪ Aceita solenóide latching 9V para uso com a maioria dos controladores operados por bateria.

▪ Opera em aplicações de baixa vazão e Xerigation quando um filtro de malha de 200 é instalado.

▪ Filtragem dupla: na membrana e no solenóide.

▪ Abertura manual sem fuga de água, rodando o solenóide um quarto de volta.

▪ Parafuso de purga.

▪ Parafusos “Philips” — fenda em cruz — em aço inoxidável.

▪ Conjunto solenóide-pistão numa só peça.

▪ Punho ergonômico para abertura e fechamento manuais.

▪ Controle de vazão na série DVF.

▪ Configuração linear.

Dados Técnicos

▪ Pressão: 1,0 a 10,4 bar.

▪ Temperatura da água: até 43°C.

▪ Temperatura do ar ambiente: até 52°C.

▪ Resistência da bobina solenóide: 38 Ohms.

Dados Elétricos

▪ Solenóide: 24 V, 50 Hz / 60 Hz.

▪ Opção de solenóide Latch 9VDC.

▪ 24 VAC 50/60 Hz, requisito de energia do solenóide.

▪ Corrente de partida: 0,450A.

▪ Corrente de tensão: 0,250A.

▪ Corrente de ativação: 0,30A.

▪ Corrente de manutenção: 0,19A.

Dimensões

▪ Altura: 11,4 cm.

▪ Comprimento: 11,1 cm.

▪ Comprimento MB: 14,6 cm.

▪ Largura: 8,4 cm.

Garantia de fábrica: 3 anos
