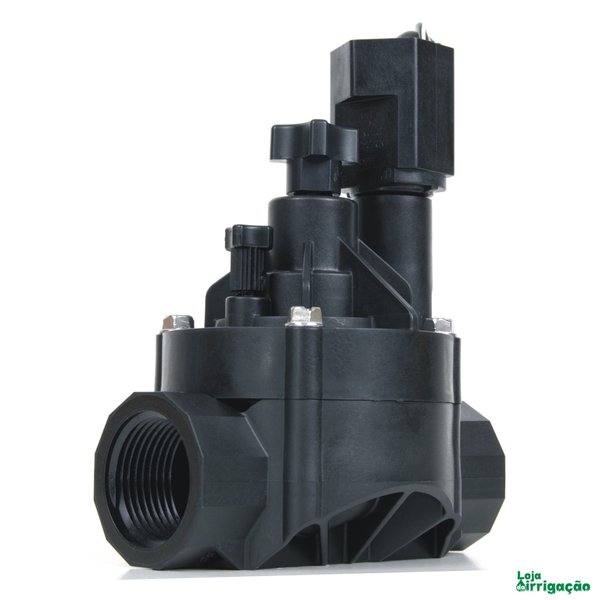

Série HVF 1" 100-HVF
Válvula elétrica com controle de vazão
Excelente desempenho. Durabilidade incomparável.
Aplicações
A válvula HVF é ideal para instalação em sistemas de irrigação residenciais e públicos de menores dimensões.
Características
▪ Diafragma excêntrico para fechamento suave e menor golpe de aríete.
▪ Corpo de polipropileno com camada de vidro para maior resistência.
▪ Fluxo reverso: permanece fechada em caso de danos.
▪ Única filtragem pelo piloto para maior segurança.
▪ Poucas partes, facilitando a manutenção.
▪ Diafragma Buna-N com filtro autolimpante de 90 mesh e piloto em parafuso de aço inoxidável.
▪ Design compacto, com 2,5 giros para vedação.
▪ Opera em aplicações de baixo volume e Xerigation®.
▪ Disponível em vários tipos de montagem/conexão.
▪ Parafuso de purga.
▪ Purga interna para operação manual livre de spray.
▪ Mecanismo único “easy-to-turn” para controle de pressão e vazão no modelo HVF.
▪ Controle de vazão incorporado.
▪ Parafusos presos à base de aço inox.
▪ Parafusos com porca dirigida e acesso via chave de fenda e chave Phillips.
▪ Acesso rápido ao diafragma, com apenas quatro parafusos.
Dados Técnicos
▪ Gama de pressão: 1,0 a 10,3 bar.
▪ Vazão: 0,05 a 6,82 m³/h; 0,01 a 1,89 l/s.
▪ Para vazões abaixo de 0,68 m³/h ou 0,19 l/s, ou qualquer aplicação de Xerigation®, utilize um filtro de 200 mesh.
▪ Para vazões abaixo de 0,19 l/s ou Xerigation®, use filtro RBY-100-200MX a montante da válvula.
▪ Temperatura da água: até 43°C.
▪ Temperatura ambiente: até 52°C.
Especificações Elétricas
▪ Solenóide: 24 VAC 50/60 Hz.
▪ Corrente de ativação: 0,30A / 7,2 VA.
▪ Corrente de ativação: 0,290A em 50/60 Hz.
▪ Corrente de manutenção: 0,19A / 0,6 VA.
▪ Corrente de manutenção: 0,091A em 50/60 Hz.
▪ Resistência da bobina do solenóide: 70-85 Ohms, entre 4,4°C e 43°C.
Dimensões
▪ Altura: 11,7 cm.
▪ Altura com controle de vazão: 14,3 cm.
▪ Altura MM: 11,4 cm.
▪ Comprimento: 11,2 cm.
▪ Comprimento MB/MM: 14,4 cm.
▪ Largura / Espessura: 7,9 cm.
Modelo
▪ 100-HVF-BSP: 1” BSP fêmea x fêmea.
